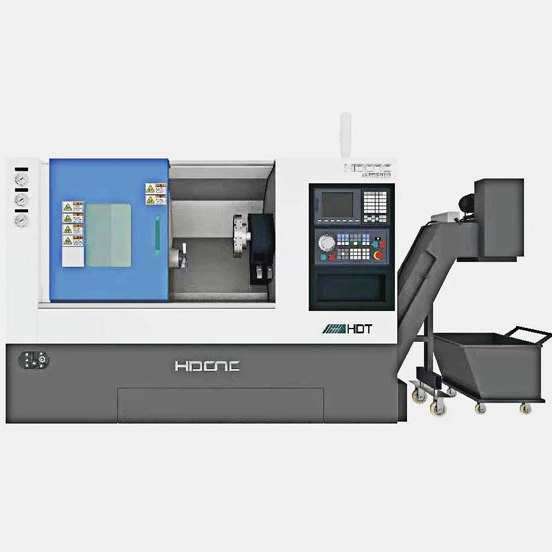

Die voll funktionsfähige CNC-Horizontaldrehmaschine der HDT-Serie basiert auf einer europäischen und amerikanischen Technologieplattform, kombiniert mit der langjährigen Erfahrung unseres Unternehmens in der Konstruktion horizontaler CNC-Drehmaschinen, die den Anforderungen des Marktes und der Entwicklung und Konstruktion entsprechen. Die Maschine kann die Achsklasse verarbeiten. Plattenteile, Gewindeschneiden, Bogen, Kegel und Innen- und Außenfläche von Rotoren, der Revolver, große Mengen, hochpräzise Bearbeitungsteile effizient.
Maschinenbau
Formteil
Schiffsindustrie
Photovoltaik-Industrie
| Nivellierkeile | Drehwerkzeughalter | Kühlmittel Späneförderer |
| Chipwagen | Center |
Artikel | Einheit | HDT460P | HDT560 | HDT680 | |
max.Rotationsdurchmesser über dem Maschinenbett | mm | Φ460 | Φ560 | Φ680 | |
max.Bearbeitungsdurchmesser (Scheibe) | mm | Φ200 | Φ400 | Φ500 | |
max.Bearbeitungsdurchmesser (Welle) | mm | Φ140 | Φ280 | Φ320 | |
max.Rotationsdurchmesser über Gleitplatte | mm | Φ145 | Φ280 | Φ330 | |
Abstand zwischen Zentren | mm | ---- | 460 | 760 | |
max.Länge | mm | 300 | 450 | 750 | |
max.Lochdurchmesser der Zugstange | mm | Φ45 | Φ52 | Φ75 | |
Spindel | Spindelnasenform | A2-5 | A2-6 | A2-8 | |
Lochdurchmesser | mm | Φ56 | Φ66 | Φ86 | |
Kegel der Spindelinnenbohrung | MT-6 | MT-6 | MT-6 | ||
3-Backen-Futter | 6〞 | 8〞 | 10〞 | ||
Deichselantrieb | Hydraulisch | Hydraulisch | Hydraulisch | ||
max.Spulengeschwindigkeit | U/Min | 4000 | 4000 | 3000 | |
Leistung | kW | 5,5/7,5 | 15.11 | 15./18.5 | |
Füttern | Verfahrweg der X-Achse | mm | 420 | 225 | 270 |
Verfahrweg der Z-Achse | mm | 330 | 470 | 780 | |
Schnelle Geschwindigkeit der X/Z-Achse | m/Min | 25 | 25 | 25 | |
Genauigkeit | Positioniergenauigkeit (X/Z) | mm | 0,008/0,010 | 0,008/0,010 | 0,008/0,012 |
Wiederholte Genauigkeit (X/Z) | mm | 0,004/0,008 | 0,006/0,008 | 0,006/0,008 | |
ATC | Kapazität | 4 | 8 | 12 | |
Fahrt | Reihe | Servo | Servo | ||
Mittelhöhe | mm | --- | 80 | 100 | |
Werkzeugwechselzeit (TT) | Sekunde | --- | 0.2 | 0.3 | |
Bohrwerkzeughalter | mm | 25 | 32 | 40 | |
Quadratischer Werkzeughalter | mm | 20 | 25 | 25 | |
Reitstock | Reisen | mm | MT-5 | MT-5 | |
Max Min.Werkstücklänge | mm | 460/90 | 760/110 | ||
Schutzabdeckung | Vollständig geschlossen | Vollständig geschlossen | Vollständig geschlossen | ||
CNC-System | Standard: KND1000 optional: GSK980TC | SYTEC 6TA / FANUC 0i-TF / GSK988TA | Standard: SYTEC 6TA-E optional:FANUC/GSK/KND | ||
Maschinengewicht | Kg | 2050 | 3800 | 5300 | |
Gesamtgröße der Maschine (L*B*H) | mm | 1800×1560×1720 | 2450×1650×1780 | 2750×1660×1800 | |
