Formenbau
Ingenieurmaschinen
Schiffsindustrie
Flächen- und Raumfahrtindustrie1

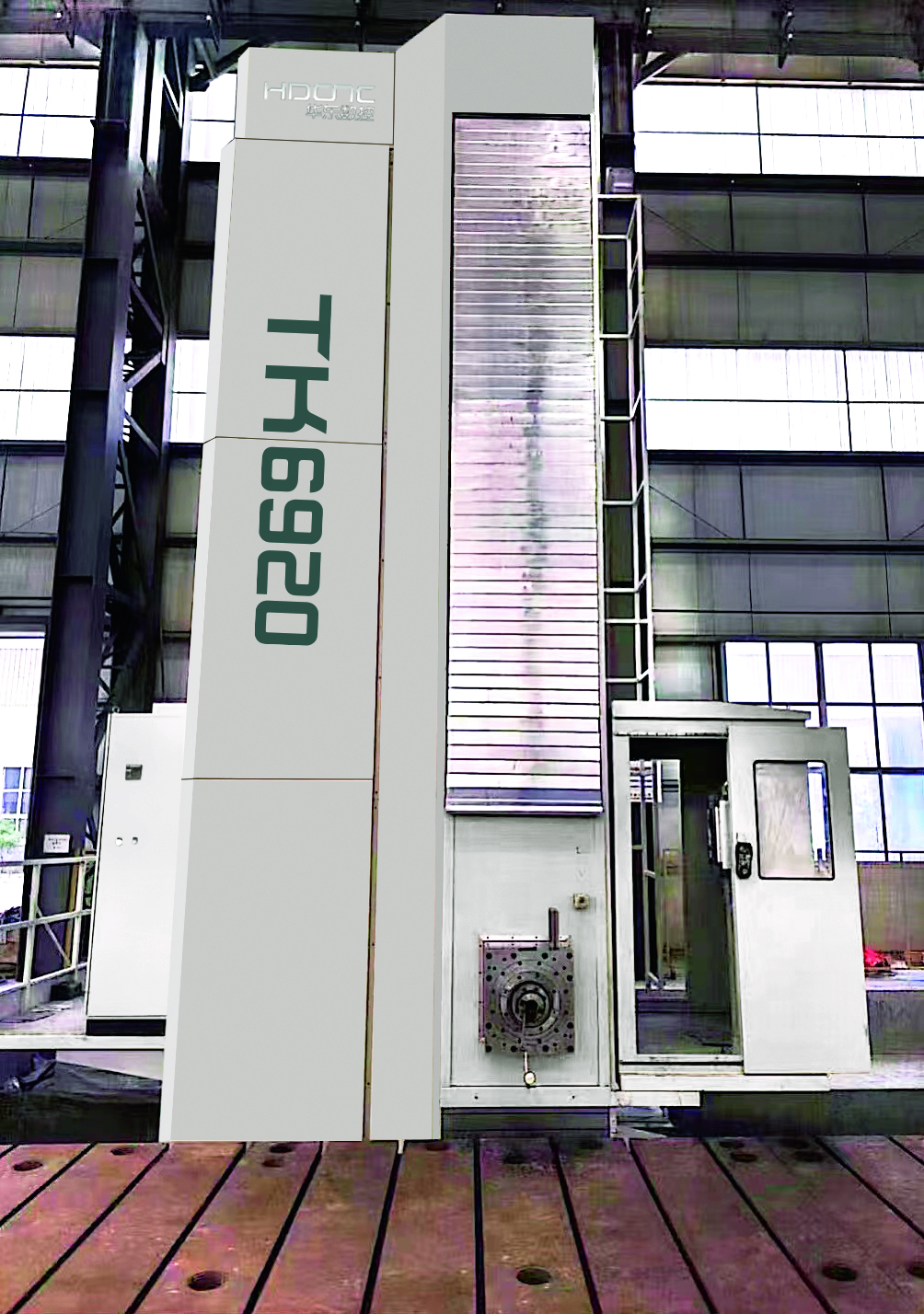

Artikel | Einheit | TK6913 | TK6916 | TK6920 | HBW160 | HBW200 |
Kopfplattenbereich | ||||||
Bohrwellendurchmesser | mm | ф130 | ф160 | ф200 | ф160 | ф200 |
Spindelkegel | U/min | ISO50 | ISO50 | ISO50 | ISO50 | ISO60 |
Spulengeschwindigkeit | Mm | 2-1500 | 2-1200 | 2-1200 | 2-1500 | 2-1500 |
Abmessung des Fräswellenendes | Mm | ф221.44 | ф280 | ф320 | ф300 | ф300 |
Größe des Ram-Abschnitts | mm | 420*460 | 480*520 | 480*520 | 480*520 | 480*520 |
Spindelleistung | KW | 30 | 55 | 85 | 71 | 71 |
Max.Drehmoment der Frässpindel | Nm | 2200 | 5500 | 11000 | 10000 | 10000 |
Max. Vorschubwiderstand der Frässpindel | N | 18000 | 23000 | 26000 | 38000 | 38000 |
Verarbeitungsbereich | ||||||
Verfahrweg der X-Achse | mm | 4000+1000*n | 6000+1000*n | 6000+1000*n | 6000+2000*n | 6000+2000*n |
Verfahrweg der Y-Achse | mm | 2000-4000 | 3000-6000 | 3000-6000 | 3000-6000 | 3000-6000 |
Verfahrweg der Z-Achse (Stößel) | mm | 800 | 1200 | 1200 | 1200 | 1200 |
Verfahrweg der W-Achse (Bohrwelle) | mm | 700 | 1200 | 1200 | 1200 | 1200 |
Geschwindigkeit | ||||||
Eilgeschwindigkeit der XYZ-Achse | mm/min | 8000 | 8000 | 8000 | 8000 | 8000 |
Eilgeschwindigkeit der W-Achse | mm/min | 6000 | 6000 | 6000 | 6000 | 6000 |
Vorschubgeschwindigkeit der XYZ-Achse | mm/min | 1-6000 | 1-6000 | 1-6000 | 1-6000 | 1-6000 |
Vorschubgeschwindigkeit der W-Achse | mm/min | 1-4000 | 1-4000 | 1-4000 | 1-4000 | 1-4000 |
Genauigkeit | ||||||
Positionierungsgenauigkeit der XYZW-Achse | Mm | 0,02/1000 | 0,02/1000 | 0,02/1000 | 0,02/1000 | 0,02/1000 |
Wiederholgenauigkeit der XYZW-Achse | mm | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
Artikel | Einheit | TK6511 | TK6513 | TK6516 |
Kopfplattenbereich | ||||
Bohrwellendurchmesser | mm | ф110 | ф130 | ф160 |
Spindelkegel | U/min | ISO50 | ISO50 | ISO50 |
Spulengeschwindigkeit | Mm | 2-1500 | 2-1500 | 2-1200 |
Abmessung des Fräswellenendes | Mm | ф221.44 | ф280 | ф320 |
Größe des Ram-Abschnitts | mm | 420*460 | ||
Spindelleistung | KW | 17./22.5 | 30/36 | 30/36 |
Max.Drehmoment der Frässpindel | Nm | 1300 | 2234 | 2553 |
Max. Vorschubwiderstand der Frässpindel | N | 18000 | 20000 | 40000 |
Verarbeitungsbereich | ||||
Tischgröße | mm | 1400*1600 | 1600*2000 | 2500*2500 |
Max. Tischladegewicht | kg | 10000 | 10000 | 20000 |
Mindest.Aufteilung | ° | 0.001 | 0.001 | 0.001 |
Verfahrweg der X-Achse | mm | 3000 | 3000 | 3000 |
Verfahrweg der Y-Achse | mm | 2000 | 2000 | 2500 |
Verfahrweg der Z-Achse (Stößel) | mm | 1500 | 1600 | 1600 |
Verfahrweg der W-Achse (Bohrwelle) | mm | 600 | 800 | 1000 |
Geschwindigkeit | ||||
Eilgeschwindigkeit der XYZ-Achse | mm/min | 8000 | 10000 | 10000 |
Eilgeschwindigkeit der W-Achse | mm/min | 6000 | 4000 | 4000 |
Vorschubgeschwindigkeit der XYZ-Achse | mm/min | 1-6000 | 1-6000 | 1-6000 |
Vorschubgeschwindigkeit der W-Achse | mm/min | 1-4000 | 1-4000 | 1-4000 |
B-Achsen-Vorschubgeschwindigkeit | °/Min | 360 | 360 | 360 |
Genauigkeit | ||||
Positionierungsgenauigkeit der XYZW-Achse | Mm | 0,02/1000 | 0,02/1000 | 0,02/1000 |
Positionierungsgenauigkeit der B-Achse | 8 | 15 | 10 | |
Wiederholgenauigkeit der XYZW-Achse | mm | 0.015 | 0.015 | 0.015 |
Baxis wiederholte Positionierungsgenauigkeit | 6 | 4 | 8 |
1. Hydrostatische Führung
2. hohes starres Bett mit mehreren Stützen
3. Vollständig geschlossener Spindelstock
4. Y-Achsen-Mutterdrehung
5.X-Achse mit Zahnstangenantrieb. Sie können zwischen einem Doppelmotor und einem Doppelgetriebe-Freigabemechanismus oder einem Einzelmotor-Doppelgetriebe-Freigabemechanismus wählen.
Das Hauptgetriebe und der Vierkantstößel speisen synchron mit hoher Geschwindigkeit, geringem Geräuschpegel und hohem Drehmoment.
6. importierte Stahldrahtseil-Gegengewichtsbalance, fortschrittlicher, einzigartiger Balance-Hebepunkt.
7. Doppelsäulendesign.
8. Vollständiges Schleifen der Führungsschiene der Bettsäule.
9.Säulenführungsschiene mit Entladevorrichtung

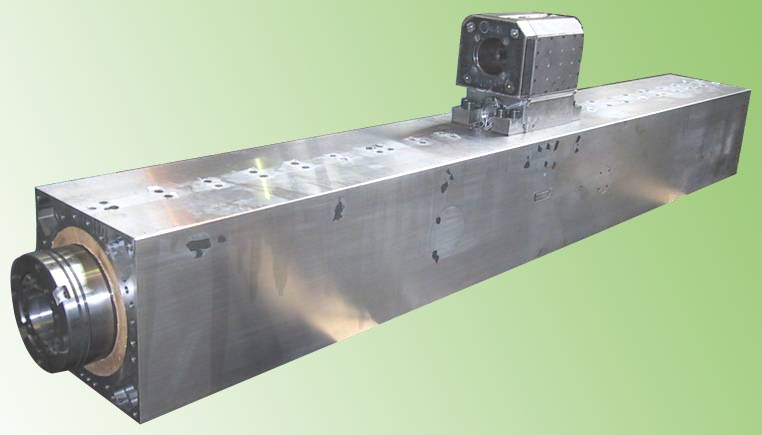

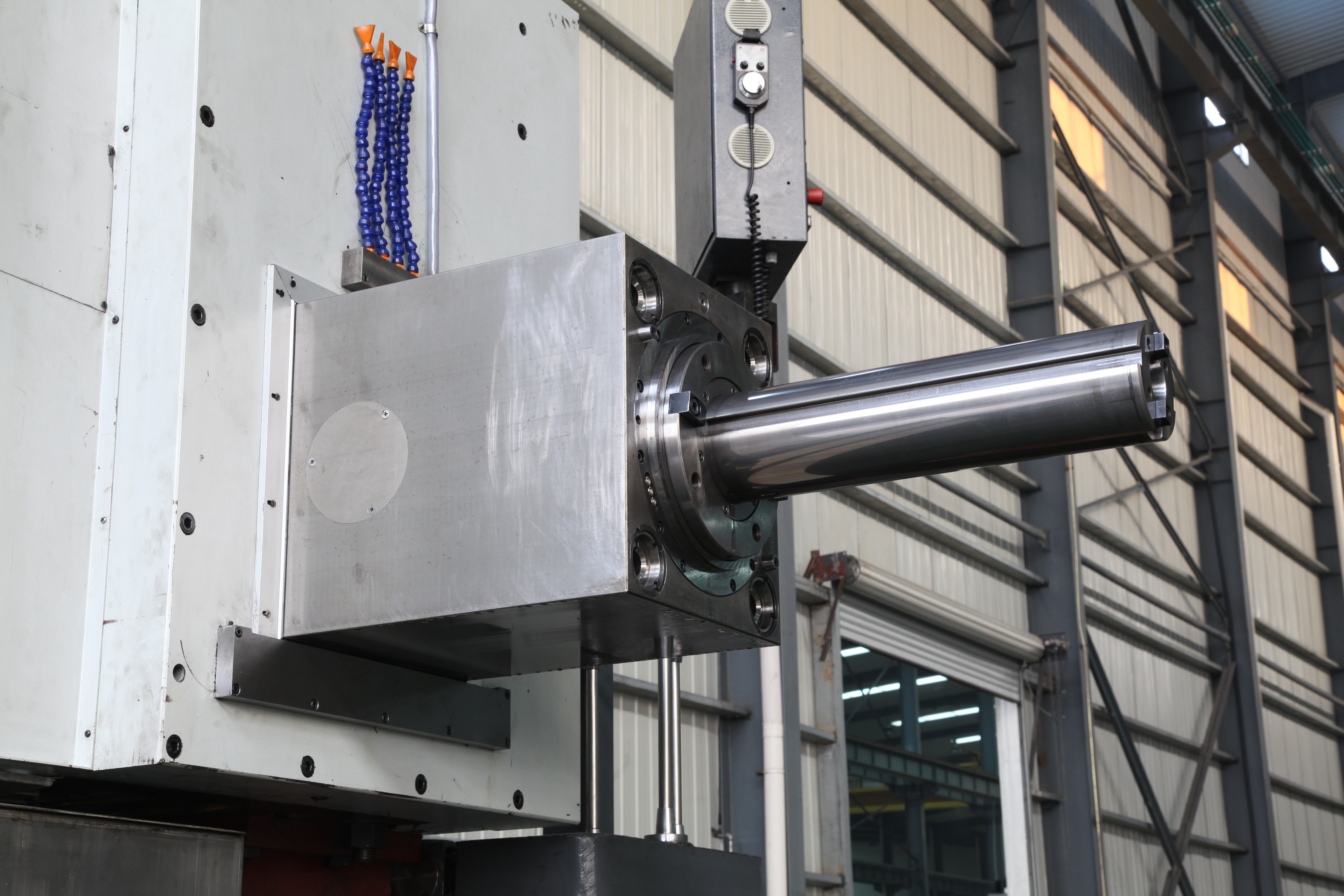

10.Quadratischer Stößel für vierseitige Vollpaketform, mit Ausgleichsmechanismus.
11.Hochdruck-Mittelauslass kann konfiguriert werden.
12. Weitere Optionen: ATC, automatischer Kopf
